联丰盈连接器厂家的一种母头插板连接器的技术领域介绍，本技术实用新型涉及到连接器领域，尤其涉及一种母头插板连接器。下面主要来讲解这项母头插板连接器技术领域的背景技术和实用新型内容；

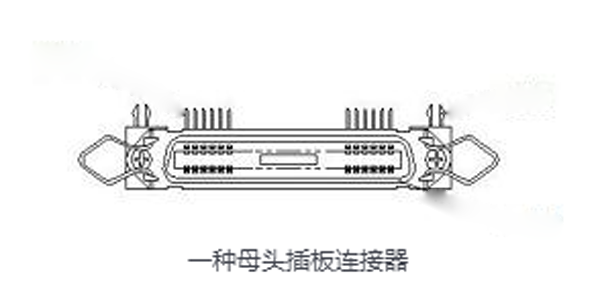

      联丰盈一种母头插板连接器

       母头插板连接器的背景技术：

       众所周知，母头插板连接器固定在电路板上实现稳固是个技术难题，一般地母头插板连接器主要是采用端子引脚与电路板实现固定连接，但是往往单一的固定方式在端子引脚出现偏差时会导致插板连接器在固定板上松动，因此，有必要设计一种可稳固在电路板上的连接器，以解决上述问题。


       母头插板连接器的实用新型内容：

1.本实用新型的目的在于克服现有技术之缺陷，提供了一种可稳固在电路板上的母头插板连接器，其结构简单、稳固性好。

2.本实用新型是这样实现的：一种母头插板连接器，固定在电路板上，包括基座、固定穿设于所述基座的端子组，所述端子组设有一与电路板固定的引脚，所述基座具有一舌板，在所述舌板的正面安装固定金属屏蔽壳，其反面安装固定一固定片，所述固定片设有一与所述电路板固定的插脚。

3.进一步地，所述基座的反面设有凹槽，所述固定片的一端卡持固定在所述凹槽内，所述固定片的另一端为所述插脚，所述插脚垂直于所述电路板于所述基座卡持固定。

4.进一步地，所述插脚两侧各延伸一突出部，所述突出部与所述基座所述基座所设侧壁卡持配合。

5.进一步地，所述金属屏蔽壳两端各设有一穿孔，卡持固定在所述凹槽内的所述固定片设有与所述穿孔对应一通孔，所述金属屏蔽壳与所述固定片通过螺柱穿过所述穿孔和所述通孔锁紧于所述基座上。

6.本实用新型提供一种母头插板连接器，固定于电路板上，包括基座、固定穿设于所述基座的端子组，所述端子组设有一与电路板固定的引脚，所述基座具有一舌板，在所述舌板的正面安装固定金属屏蔽壳，其反面安装固定一固定片，所述固定片设有一与所述电路板固定的插脚。

7.本实用新型通过端子组的引脚和固定片的插脚与电路板实现固定，双重固定的结构方式，可保证母头插板连接器更加固定在所述电路板上，固定片结构简单，还可以进一步地将所述金属屏蔽壳固定，可实现多种效果。
